SWSP变压器油色谱在线监测装置

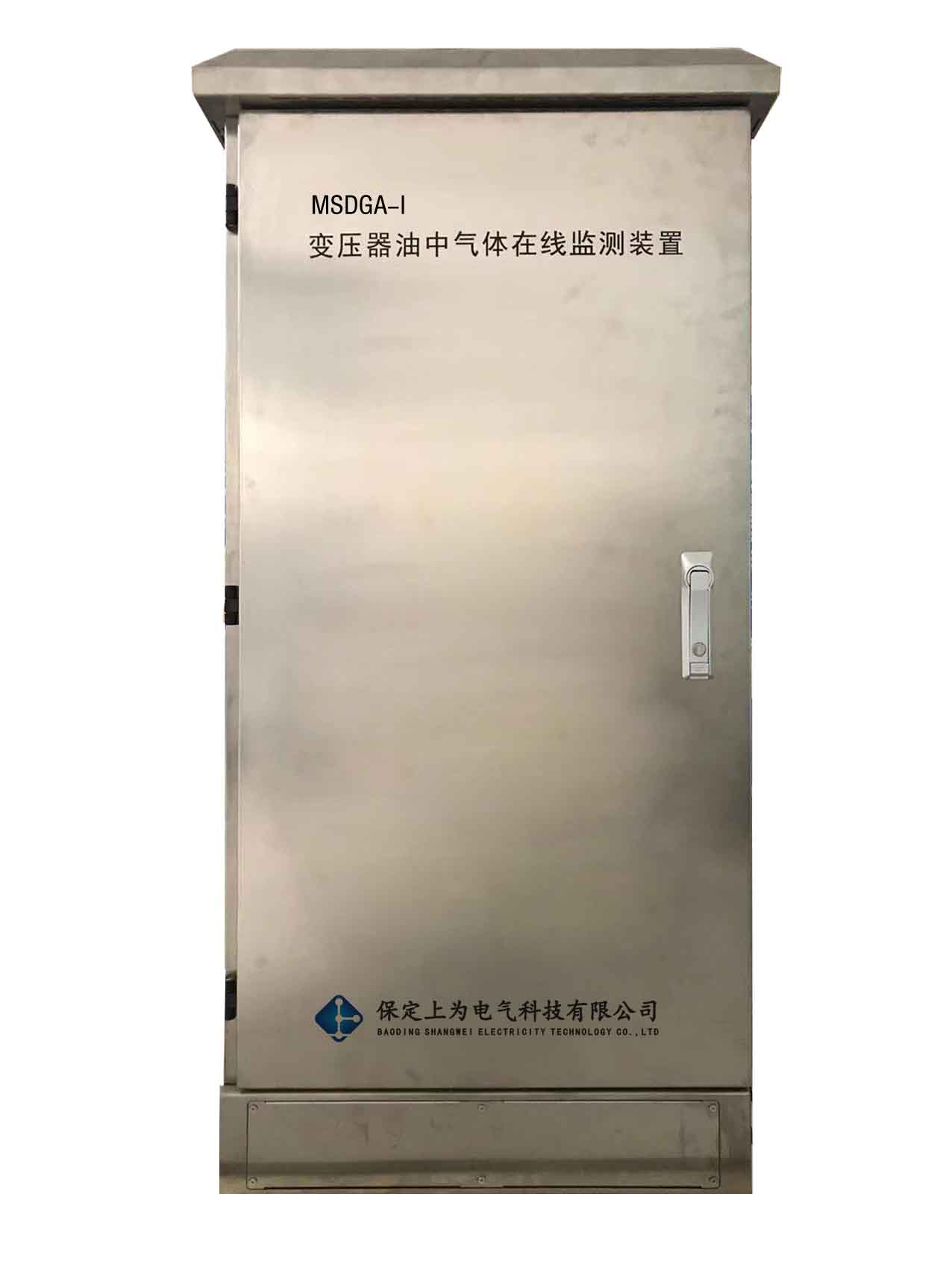

SWSP变压器油色谱在线监测装置

一、产品概述
SWSP变压器油色谱在线监测系统可由现场在线监测装置和后台监控管理软件组成,现场监测主机包含色谱数据采集处理模块、油气分离模块、气体检测模块、气源模块等四个高集成模块和辅助单元组成。其中色谱数据采集处理模块包含数据采集单元、现场控制处理单元、通讯控制单元及61850规约通讯等;油气分离模块包含油样循环采集单元、油样定量单元、油样处理返回单元、脱气集气单元等;气体检测模块包含气体分离单元、恒温恒流控制单元、气体检测单元等;气源模块包含产气单元、储气单元、净化单元、压力控制和报警单元等;辅助单元包括置于变压器接口、油管及通信及电源电缆等。
如果不通过61850通讯规约直接上传数据和报警等值也可以在主控室安装电脑和监控软件,直接在主控室内监测设备的运行状况。
二、型号说明
SWSP-I   单组分(H2、CO、C2H4、C2H2)
SWSP-II  多组分(H2、CO、CO2、CH4、C2H4、C2H2、C2H6、H20)
三、产品特点和优势
♦ 在线检测H2、CO、CO2、CH4、C2H4、C2H2、C2H6、H20(可选)的浓度及增长率;
♦ 定量清洗循环取样方式,真实地反应变压器油中溶解气体状态;
♦ 油气分离安全可靠,不污染,排放和不排放变压器油可由用户自己选择;油气分离速度快,仅需10分钟多钟左右,采用特殊的环境适应技术,消除温、湿度变化对气体分配系数的影响;
♦ 采用进口特制的检测器 ,提高烃类气体的检测灵敏度;C2H2最低检测限可达 0.1-0.5 μ L/L ;
♦ 高稳定性、高精度气体检测技术,误差范围为 ± 10%;
♦ 成熟可靠的通信方式,采用标准网络协议,支持61850通讯协议,支持远程数据传输;
♦ 数据采集可靠性高,采用过采样技术Δ-∑模数转换器,24位分辨率,自动校准;
♦ 多样的数据显示及查询方式,提供报表和趋势图,历史数据存储寿命为10年;
♦ 环境适应能力强,成功应用于高寒、高温、高湿度、高海拔地区;
♦ 抗干扰性能高,电磁兼容性能满足 GB/T17626 与 IEC61000 标准 ;
♦ 提供有两级报警功能,报警信号可远传;
♦ 开放的数据库,可接入电力系统局域网;
此外, SWSP 系统采用了模块化设计,高性能嵌入式处理器的应用使色谱在线监测系统更加稳定可靠,并具有下列特点:
♦ 更快的分析周期,最小监测周期为40-60分钟,可由用户自行设置,推荐检测周期为24小时检测一次;
♦ 分析后的油样采用脱气和缓冲处理技术,消除回注变压器本体的油样中夹杂的气泡,多层隔离式回注油(返油)技术,绝对保证载气不会带进变压器本体中;
♦ 采用双回路多模式恒温控制,控温精度达 ± 0.1 ℃ ,设备配有自动恒温工业空调;
♦ 加强系统故障诊断功能,提供改良三比值法、大卫三角法和立方体图示法,给出诊断结果 ;
♦ 无钢瓶设计,不需要每年更换载气,大大减少了售后维护量,并且没有高压容器在变压器旁,设备安全性得到充分保障,没有任何安全隐患。

四、技术参数

序号 技术参数名称 提供值
1 系统型号 SWSP
2 工作环境温度 -40℃~+70℃
3 工作环境湿度 相对湿度5~95%(装置内部既无凝露,也不应结冰)
4 大气压力 70kPa~110kPa
5 工作电源 AC 220 V±10% , 50Hz
6 监测组分 H2、 CO、 CO2、 CH4、 C2H4、 C2H2、 C2H6、H20(可选)等7种气体组分及微水、相对增长率及绝对增长速度; 油中微水监测可选
7 分析诊断功能 通过改良三比值法、大卫三角法及立方体图示法对监测数据进行分析、诊断,并提供原始谱图
8 最小检测周期 40-60分钟,可由用户自行设定,默认24小时
9 取样方式 循环取样,安全真实地反应变压器中气体真实情况
10 油气分离方式 真空全脱气方式
11 数据存储寿命 ≥ 10 年
12 配备载气量 气源发生器
13 监测气体 测量范围 最低检测
1) H2 2 ~ 2000 µ l/l 2µ l/l
2) CO 5 ~ 20000 µ l/l   5 µ l/l
3) CH4 0.2 ~ 2000 µ l/l 0.1-0.5 µ l/l
4) C2H4 0.2 ~ 2000 µ l/l    0.1-0.5 µ l/l
5) C2H6 0.2 ~ 2000 µ l/l   0.1 -0.5µ l/l
6) C2H2 0.2 ~ 2000 µ l/l   0.1-0.5 µ l/l
7) C02 25 ~ 20000 µ l/l   25 µ l/l
8) H2O(可选) 1 ~ 800 µ l/l
9) 总烃 1 ~ 8000 µ l/l
10) 总含气量(可选) 0.2 ~ 15%
14 稳定性(测量偏差) 同一试验条件下对同一油样的监测结果偏差不超过 ±5%(中等浓度)
15 静电放电抗扰度 4 级,± 8kV-± 15kV
16 电快速瞬变脉冲群抗扰度 4 级,± 4kV
17 浪涌(冲击)抗扰度 4 级,± 4kV
18 耐地震能力:地震波为正弦波
持续时间:三个周波,安全系数 1.67 地震烈度 9 度地区:
地面水平加速度 0.4g ,地面垂直加速度 0.2g
  地震烈度 8 度地区:
地面水平加速度 0.25g ,地面垂直加速度 0.125g
  地震烈度 7 度地区:
地面水平加速度 0.2g ,地面垂直加速度 0.1g
19 存储运输极限环境温度 -40 ℃ ~+ 80 ℃
20 外壳的防护性能 室外安装部件(本系统和通讯控制单元) IP56
21 外形尺寸 宽 535mm × 深 600mm × 高 1100mm
22 整机重量 125kg
23 基础尺寸 长 800mm × 宽 600mm × 地面高 200mm

五、、订货须知
 ♦ 单组分还是多组分;
 ♦ 是否带局放在线监测;
 ♦ 是否带铁芯接地电流在线监测;
 ♦ 是否带套管在线监测;
 ♦ 订货数量。
