SWPD-K开关柜局部放电在线监测系统
SWPD-K开关柜局部放电在线监测系统

一、系统概述

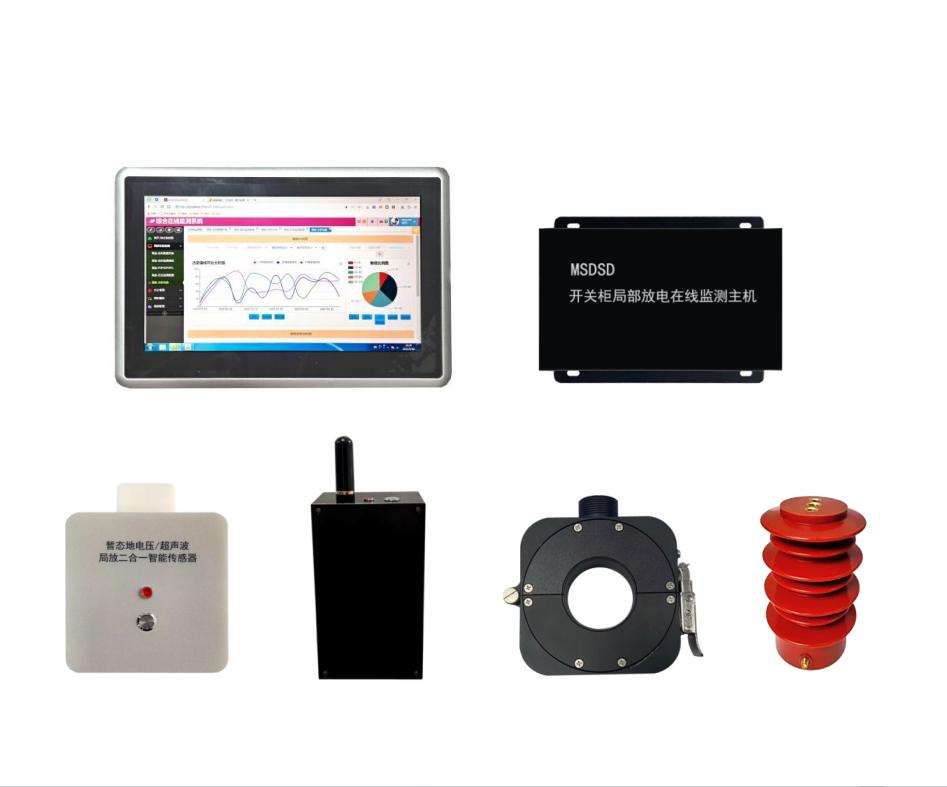

开关柜在线监测系统主要包括开关柜局放复合式传感器、特高频传感器、超声波传感器、高频电流传感器、在线监测装置、后台诊断分析系统组成。

二、技术指标
1、在线监测装置
   监测装置是一套局部放电信号的在线监测装置,可以配置TEV、UHF、HFCT等多种传感器,用于连续监测和分析开关柜等多种高压电气设备。
序号 名称 描述
1 测量通道 4个独立测量通道(可扩展至12通道)
2 采样精度 ≥12Bit
3 采样速率(同步) 每通道100MHz
4 监测同步 同时监测全部通道,无时间差
5 检测灵敏度 10mV
6 测量范围 5pC~100nC
7 特高频通道 300MHz-1500MHz
8 高频通道测量频带为3dB带宽 10kHz~2MHz
9 滤波器分段 10kHz-100kHz,80kHz-200kHz,40kHz-300kHz,1M-1.5M,300M-1500MHz等(根据现场选择)
10 同步方式 外同步方式频率范围:  50~500Hz
11 电磁兼容 该装置满足电力系统4级要求
12 接口 RJ45,RS485,USB
13 满足协议 UDP/IP协议,标准RTU协议
14 通道供电方式 不供电
15 供电电源 AC 85-260V、50Hz/60Hz
16 功耗 20W

2、传感器
(1)TEV(地电波)传感器
传感器:电容性
测量频带:30-100MHz
测量灵敏度:-10dBmV
测量范围:-10-50 dBmV
输出接口:       SMA或BNC
防护等级:       Ip65
工作环境温度:
内置部分:   -40℃~150℃
外置部分:   -40℃~80℃
工作相对湿度:  5%~95%,无凝露
(2)UHF特高频传感器
频带:           300MHz~1.5GHz
检测灵敏度:     ≤-70dBm或5pC
测量范围:       -70~-20dBm
外置部分材料:   SUS304
输出接口:       SMA或BNC或N型
防护等级:       Ip65
工作环境温度:
内置部分:   -40℃~150℃
外置部分:   -40℃~80℃
工作相对湿度:  5%~95%,无凝露
(3)HFCT高频电流传感器
信号频带:    100kHz~30MHz
检测灵敏度:  10pC
测量范围:    5pC~10000pC
信号传输方式:50Ω同轴电缆
重    量:    <2kg
环境温度:    -40℃~80℃
相对湿度:    5%~95%,无凝露
(4)背景噪音感器参数
传感器:          背景噪音传感器
频带:            300MHz~3000MHz
信号传输方式:    50Ω同轴电缆
检测灵敏度:      ≤10PC
测量范围:        -70~-20dBm
安装方式:        强磁吸附
外形尺寸:        20mm*45mm*120mm
重量:            0.5kg
防护等级:        Ip56
工作环境温度:    -40℃~80℃
