针对油浸电力变压器故障的特点我公司研制了SW-BPD型变压器排油注氮灭火装置，采用特制电磁阀机构的灭火装置，是已通过国家鉴定的新型装置。新装置省去传统产品电磁机构和重锤连动的操作机构，采用的机电一体的操纵机构，动作、可靠。有效避免由于电磁机构拉杆轨道腐蚀造成重锤的卡死使装置出现拒动、误动的现象，同时有效弥补传统产品动作后无法继续使用，务必更换装置本身元器件的漏洞，降低了产品的维护、保养等费用，延长使用寿命。一、产品概述

油浸电力变压器运行中不论铁芯产生的持续高温，还是由于短路过电压等的内部电弧产生的高能放电引起的突发性短暂高温，只要能使变压器油的温度大于400℃，就可能会分解出可燃气体，致使变压器内部压力加大。变压器内部超压造成其自身薄弱部位(如变压器瓷套管、器身焊缝、防爆口等处)破成裂口，使变压器油及产生的可燃气体一起从裂口中喷出，喷出的变压器油及可燃气体的混合物在与空气接触摩擦后，就产生火焰起火甚至爆炸，造成重大损失。

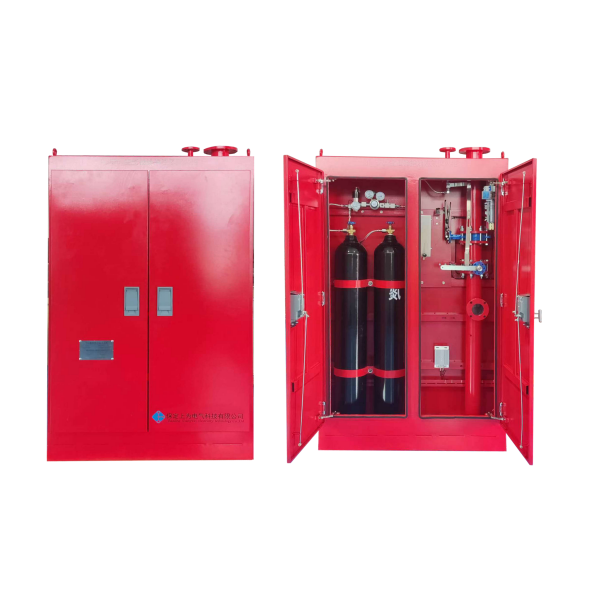

针对油浸电力变压器故障的特点我公司研制了SW-BPD型变压器排油注氮灭火装置，采用特制电磁阀机构的灭火装置，是已通过国家鉴定的新型装置。新装置省去传统产品电磁机构和重锤连动的操作机构，采用******的机电一体的操纵机构，动作******、可靠。有效避免由于电磁机构拉杆轨道腐蚀造成重锤的卡死使装置出现拒动、误动的现象，同时有效弥补传统产品动作后无法继续使用，更换装置本身元器件的漏洞，降低了产品的维护、保养等费用，延长使用寿命。

二、产品技术特点
2.1突出特点：
1)以防为主，防消结合。可以有效防止油浸变压器爆裂所产生的火灾，避免重大损失，利于变压器安全运行；
2)不用水或泡沫等灭火介质，免除了消防排水设计和相关设施；
3)属环保产品，该设施不对环境和变压器本身造成任何污染；
4)造价低，运行管理简单、维护方便；
5)本装置采用直流电源供电，工作稳定；信号与逻辑关系成立后，才启动电磁机构立即灭火，排除误动的可能，灭火时间短；
6)限制内部故障引起火灾的损坏范围，减少变压器火灾造成的损失；
7)结构紧凑，易于安装；
8)不受水源等地理环境限制，不会冻冰，阻塞；有效解决了我国华北、西北、东北等三北地区，因水资源缺乏而形成的“以水定所”的被动局面。
2.2技术参数
氮气瓶容积：40L、63L；
氮气瓶内氮气公称压力：13-15Mpa（20℃）；
内部排油管路直径：φ100mm;φ125mm;φ150mm；
注氮管路直径：φ25mm；
灭火箱重量：230～240kg；
灭火箱控制电路电压：DC220±5％V，各次谐波分量值之浮值和小于直流量的1％；
有效注氮时间≥10-30min。
探测器的动作温度为93±2℃；
工作环境温度：﹣40℃～60℃，海拔高度≤2000米。
2.3启动条件
2.3.1防火灭火状态
当接收到以下信号：
温度探测器信号；
重瓦斯继电器信号；
断路器跳闸信号(可选)；
确认变压器存在重大火灾危险，发出声光报警。如系统处于自动状态，将启动消防柜，排油泄压，注氮灭火。
2.3.2防爆泄压
当接收到以下信号
超压探测系统动作信号；
重瓦斯继电器信号；
断路器跳闸信号(可选)；
确认变压器存在重大爆炸及火灾危险，发出声光报警。如系统处于自动状态，将启动消防柜，排油泄压，注氮灭火。装置的压力动作值应高于主变变压器压力释放阀的压力动作值，具体值有变压器订货技术协议确定，值为8～10KPa。
2.3.3手动控制
如果系统处于手动状态，当发现有爆炸或火灾危险时，可手动直接启动消防柜，排油泄压，注氮灭火。手动启动也可加入断路器跳闸信号，即当断路器跳闸后手动才可以控制。

三、订货须知
    1.请提供油浸式变压器的容量；
    2.请确认火灾探测器的数量；
    3.请提供排油管的直径要求；
    4.请提供使用环境，海拔高度。
