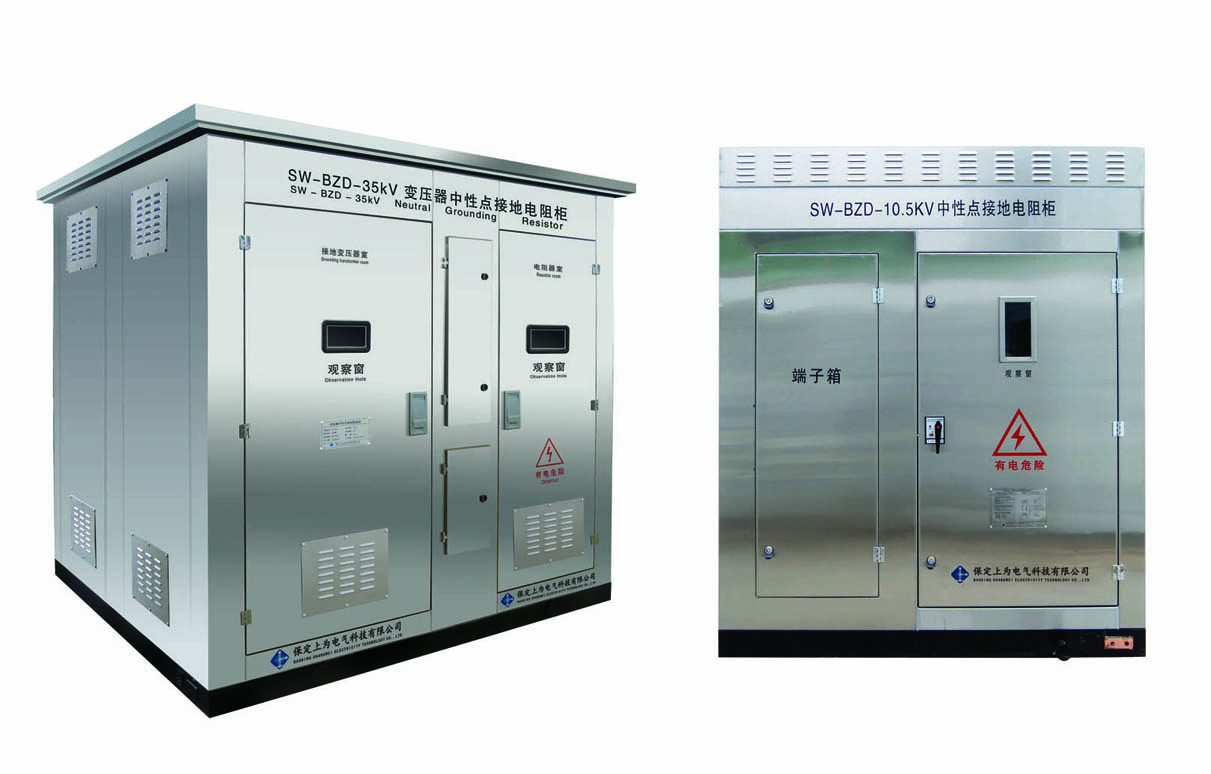

SW-BZD变压器中性点接地电阻柜
SW-BZD变压器中性点接地电阻柜

  一、产品概述
  随着城市的电网发展,电网结构有了很大变化,电缆线路的比重逐年上升,出现了以电缆为主的配电网,对地电容电流剧增(许多城市配电网的对地电容已经超过200A).同时全封闭GIS电器和氧化锌避雷器已广泛使用,这类进口设备也逐渐增多.在此情况下,采用中性点不接地或经消弧线圈接地方式,在发生单相接地故障时会产生很高的过电压,各种谐振过电压,其绝缘不能自行恢复,不及时切断故障,容易使故障扩大.对设备绝缘和氧化锌避雷器的安全运行造成严重的威胁,对各电网中大量进口设备的绝缘威胁更大.而中性点经电阻接地方式在单相接地故障时能快速切除故障,过电压水平低(2.5倍),谐振过电压发展不起来,电网可采用绝缘水平较低的电器设备;非故障相电压升高较小,发生为相间短路的概率较低;此外,还改善了电器设备运行条件,提高了电网和设备运行的可靠性.目前中性点经电阻接地方式已逐步在我国城市配网中推广,实践证明该项技术降低电网过电压、提高电网的安全性、可靠性,具有良好的效果,此接地方式已被写入中华人民共和国电力行业标准(DL/T620-1997《交流电气装置的过电压保护和绝缘配合》第3.1.4、第3.1.5条.
  二、使用环境
  1.海拔高度不超过5000m;
  2.空气相对湿度不大于95%,无导电尘埃存在;
  3.环境温度-70℃~70℃;
  4.地震烈度不超过8度;
  5.无火灾,爆炸物,化学腐蚀品及剧烈振动场所.
  三、型号定义


  四、技术数据
  1.产品应用于3kV、6kV、10kV、20kV、35kV、66kV各电压等级变压器中性点经电阻接地的方式.
  2.电阻材质可采用铁铬铝钛、镍铬合金、不锈钢或进口不锈钢等金属材料,导电率高,耐高温,最高使用温度可达1500摄氏度,温度系数小,阻值稳定,耐腐蚀、防燃防爆,可靠性高.
  3.电阻器技术参数
  3.1允许通流5-2000A.
  3.2允许通流时间:10s、30s、60s、5min、10min、30min、2H、长期运行.
  3.3允许温升:通流时间为10s、30s、60s时为760℃;通流时间为10min时为610℃;长期运行时为385℃.
  3.4耐受高温:熔点可达1500℃,最高使用温度1100℃.
  3.5电阻率高:电阻率为(1.04~1.06)μΩ•m.
  3.6阻值稳定:电阻温度系数2.17×10-4Ω℃(电阻温度系数至315℃为0.000225/℃,至426℃为0.000249/℃,至537℃为0.000283/℃,至648℃为0.000313/℃),确保了保护的灵敏度.
  3.7 合理的散热结构,电阻器采用栅格结构,具有最佳的冷却气流通道,避免了局部高温点与易灼烧点.
  3.8电阻元件模块化.通过串并联可任意组合,满足不同电流、电压、阻值的需要.
  4.电阻柜柜体材质采用敷铝锌板、不锈钢或冷轧钢板,外观美观,耐腐蚀性强,防护等级可达IP65.
  5.根据不同的使用条件,电阻柜分为户内型和户外性.进线方式可采用上进下出和下进下出等,采用上进下出是柜体顶端装有穿墙套管.
  6.SW-BZD型中性点接地电阻柜为标准产品,可以与电阻或电抗并联运行,为电网逐渐扩大而要求接地电阻逐渐减小提供了方便.
  7.智能监测装置
  7.1实时监测电阻器的温度(红外或铂电阻测温),当电阻温度超过设定值,装置发出报警信号,并记录温度值.
  7.2实时监测柜内温湿度,并自动控制风机和加热器的运行,调节柜内温湿度.
  7.3实时监测中性点不平衡电流和接地电流,当检测到接地电流超过设定值,装置发出报警信号,并记录接地电流数据.
  7.4具有监测中性点电压的功能.
  7.5具有电阻断路报警功能.
  7.6记录并显示接地次数;故障发生时,显示故障报告.
  7.7保存三十条最近发生的故障信息,失电后数据不丢失.
  7.8具有RS485通讯功能,通讯接口可将相关信息传给上级监控系统.
  8. SW-BZD型常规规格型号、技术参数


  五、原理接线图


  六、订货须知
  1.请提供系统额定电压、标称电阻值、短时电流、短时允许通流时间.
  2.请提供电流互感器技术参数及数量.
  3.请提供外壳颜色、外壳材质(冷轧板、不锈钢、敷铝锌板),防护等级.
  4.请提供是户内还是户外使用,注明进线方式.
