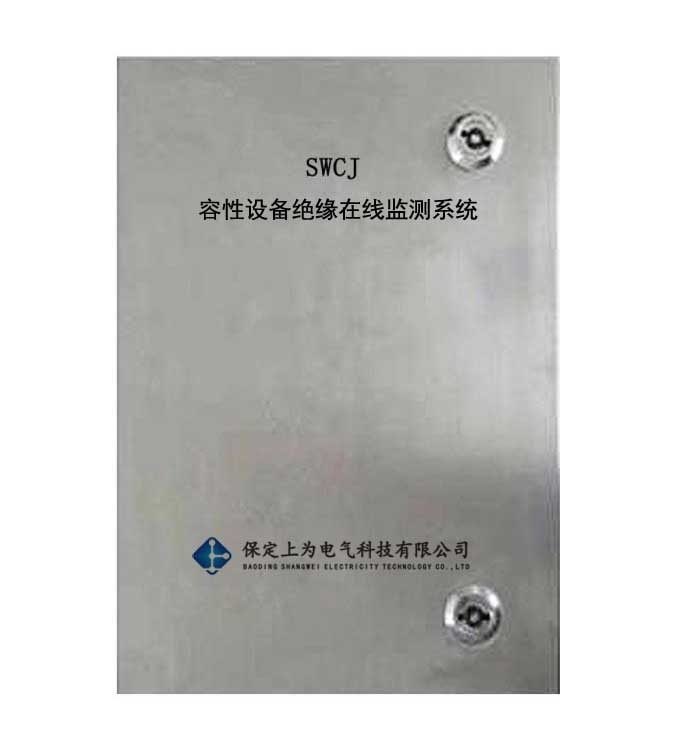

SWCJ容性设备绝缘在线监测系统
SWCJ容性设备绝缘在线监测系统

一、系统概述

1、系统说明
系统可根据用户需求灵活组态成多种类型的在线监测系统装置,如综合监测系统,容性设备监测系统、避雷器监测系统等。

2、系统功能
可连续、实时监测110kV及 以上电压等级的容性设备(含容性套管、电流互感器、电容式电压互感器、CVT等)及金属氧化物避雷器、变压器铁芯等高压电气设备的介质损耗、泄漏电流、电容量、阻性电流、接地电流、母线电压等运行参数, 及时掌握被监测设备的绝缘状况,并由故障诊断系统软件及早发现潜伏故障,提出预警,从而为监测设备的状态诊断提供依据;
可实现对运行的容性设备、变压器铁芯、夹件、避雷器等设备实施在线监测、数据存储、分析、远程通信。
系统能自动在线进行状态信息采集、计算、通讯、存储、分析和诊断; 系统具有自检、异常提示和复位功能,具备远程传输访问功能。
系统可扩展变压器色谱、微水、局放,GIS 局放、断路器、SF6 微水、测温等功能。

二、 系统组成及技术指标

1、 系统构成

系统主要由信号传感器、电流监测装置、电压监测装置、主控单元、环境单元、主机系统(主屏)、通信模块及各类信号电缆等构成。

2、套管末屏接口改造
变压器高压套管的末屏接地方式大体上分为外置式、内置式和常接地式结构。无论是外置式、内置式或常接地式均是在套管末屏处就近接地或经接地盖、接地帽连接接地。当进行设备预防性试验时需要解开末屏接地来进行试验检修等工作。生产厂家在设计时均没有考虑为套管实施在线检测时的电流信号引出预留余地,随着在线检测技术的日益普及,套管实施在线检测被管理部分所重视,如何在现有基础上在确保接地可靠、保证原有技术要求的前提下,对不同型号、不同厂商生产的套管末屏接地装置进行改造,对应研制出一种新的套管末屏接口装置,对套管末屏进行改造来满足开展在线监测的需要,同时接口装置还能给预防性试验带来方便。


三、订货须知
1、确定监测哪些容性设备;
2、确定监测传感器数量及型号;
3、是否与油色谱、微水、局放,GIS 局放等监测共用就地控制柜,共用一套后台系统;
4、其他技术要求。
