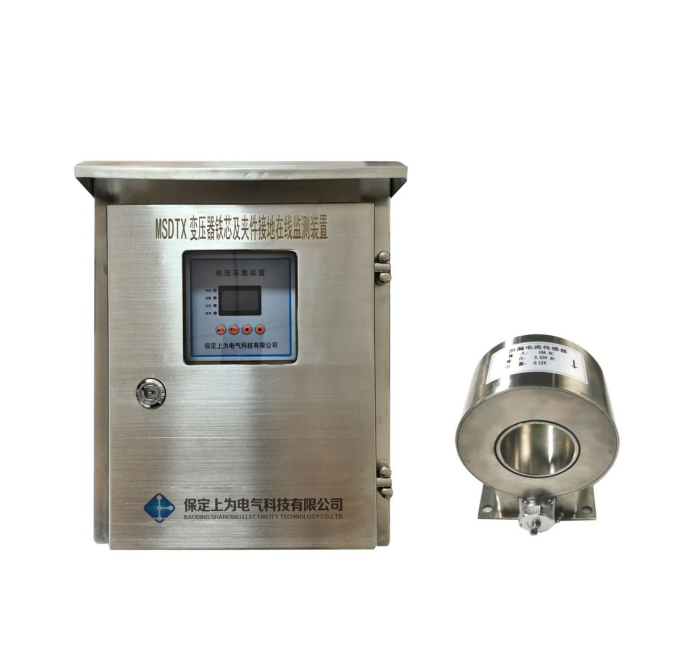

SWTX变压器铁芯接地在线监测装置
SWTX变压器铁芯接地在线监测装置
一、产品概述
SWTX变压器铁芯接地在线监测系统采用高精度电流传感器,安装在铁心接地引下线上,通过对铁心接地电流的监测,能及时发现内部绝缘受潮或受损、铁心多点接地、箱体内异物、油箱油泥沉积等故障,对事故做到早预防早处理,减少停电时间,提高供电可靠率。主要应用于高压变电站、变电所、发电厂对运行中的变压器铁心接地电流进行监测,超值报警。
二、系统组成
主要由以下几个模块组成:传感器模块、就地采集处理单元、工控机、上位机软件。
1、传感器模块:为准确测量现场的数据,穿芯式有源零磁通传感器。该互感器经过多年现场测量运行,具有极好的测量性能,精度高,线性度好。
2、就地模块:就地模块通过高精度的AD采集传感器输出的信号,通过高精度的数字信号处理算法,就地将模拟信号转换成数字信号,并通过工业级现场总线RS485将数据传输至中央工控机。
3、中央控制主机:对全站的监测单元进行测量的同步控制、通信管理、数据采集、参数设置、数据查询显示、关联相关数据,并将相关数据上传到主站服务器,是连接就地测量单元与主机后台的中间枢纽。
4、监测诊断系统:含数据采集、分析诊断、WEB浏览、通信远传等软件,可以对高压设备的状态信息进行相关的诊断分析,并通过图形曲线等方式显示,利用智能的决策诊断技术对采集回的现场数据进行分析和综合判断,为状态检修提供决策支持。
三、技术指标及产品特点
1、技术指标
 ●泄漏电流测量范围:0~10000mA   测量精度:±0.5%或±0.1mA
●系统频率:46~60Hz
●采样周期:≤5S(可设置)
●通信接口:IEC61850、RS485
●系统设计使用寿命:10年
2、产品特点
采用穿芯式互感器,与二次回路完全隔离,安全性高
采用分布式测量结构,即就地测量、数字传输
可带电安装,即不需要主设备停电安装,方便、快捷的接入系统
带外设接口,支持本地显示功能
采用数字滤波方法,摈除模拟滤波器带来的“零漂问题”
采用双量程高精度有源零磁通传感器,根据被测量电流大小智能选择测量互感器及放大倍数,解决了宽范围高精度测量难题
具有现场温湿度测量功能并能上传后台软件,丰富了监测信息,运行人员在后台能看到现场温湿度的连续变化信息。
四、订货须知
1、是否与油色谱、局放监测组成一套现场就地控制柜,共用一套后台系统软件;
2、订货数量;
3、其他技术要求。
