SWK9000 SF6气体泄漏监控报警装置
SWK9000 SF6气体泄漏监控报警装置

一、系统技术指标
1.SF6气体浓度报警范围:    50~2000PPM(报警点可自行设置,国家规定1000PPM)
2.SF6气体检测灵敏度:      ±5%设置值
3.氧气浓度报警点:          18%
4.氧气测量精度:            <0.4%
5.温度显示范围:            -50~99℃
6.湿度显示范围:            0~99%RH
7.输入电源:                85~265V AC
8.报警输出点电源:          2A
9.风机输出触点电源:        16A
10.风机通风时间设定:       15MIN/次或用户任意设定
11.数据记录容量:           10000条
12.通讯:                   RS-485标准协议

二、系统组成及参数

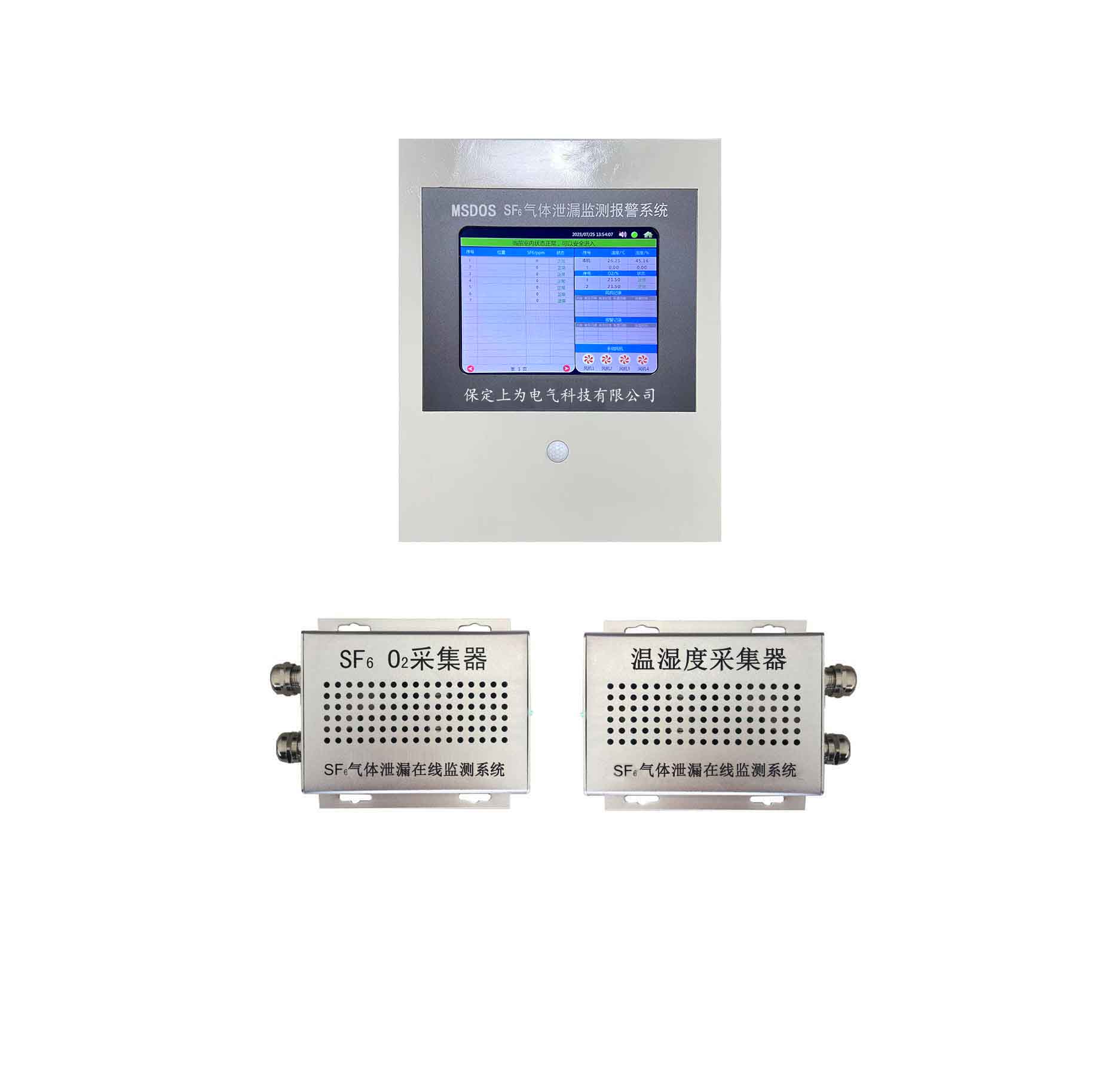

系统分为三大模块:1. 采集器:包括温湿度采集器和SF6/O2采集器,主要完成各测量点温度和湿度的测量以及SF6和O2定量分析;2. 主机及辅助功能模块,主要完成各模块协调工作,显示、报警;3. 风机控制器,主要完成启动风机的功能。
1、气体采集器
1.1采集器外形参数:
长度 120mm
宽度 90mm
高度 35mm
材料 高强度防腐不锈钢
1.2 SF6/O2采集器功能与参数:
(1) SF6检测范围:0~2000ppm;精度不低于50ppm;分辨率:1ppm。
(2) O2检测范围:0~25.0%;误差:小于0.5%;分辨率:0.1%。
(3) 工作电源:85~265VAC,防浪泳和雷击功能。
(4) 自动加强跟踪可疑测量点功能,有效防止误报。
(5)传感器采用原装进口产品,传感器使用寿命大于15年。
1.4温湿度采集器
(1) 温度显示范围:-30~+99℃,精度:±0.5℃;
(2)湿度显示范围:0~99%RH,精度:±5%R。
2、主机与报警灯
2.1主机
(1)主机功能
◇ 环境中氧气含量监测显示功能。
◇ 环境中SF6气体含量监测显示功能。
◇ 环境中温、湿度监测显示功能。
◇ SF6气体含量超标报警功能,缺氧报警功能。
◇ 定时排风功能,人工强制排风功能,缺氧或SF6含量超标,强制排风功能。
◇ 实时显示各种参数功能。
◇ 历史资料查询功能。
◇ 支持远动系统遥测遥信。
◇ 独创的每天自动零点校准功能,自动克服漂移和误报。
◇ 巡检间隔用户可调。可疑检测点自动加强跟踪功能。
◇ 发生报警时,自动开启风机和声光报警。
◇ 用户可调整SF6、O2的报警参数。
◇ 支持RTU遥测遥信功能。
◇ 海量报警数据记录存储功能,长寿命设计。
◇ 10.4寸彩色触摸屏显示,人性化操作界面。
◇ 宽电压电源设计85~265VAC,防浪泳和雷击功能。
◇ 人体感应,自动启动风机或语音系统。
◇ 显示比较稳定,很好地解决了数据漂移地问题。
◇ 可选择与上位计算机连接,实现远程监控,并进行事件记录与历史事件记录。
(2)主机技术指标
★ 主机外形参数:
长度 400mm
宽度 320mm
高度 70mm
材料 高强度防腐不锈钢

★ SF6浓度检测范围:0~1500ppm或定制。
★ SF6气体检测灵敏度:±5%设置值。
★ 氧气浓度检测范围:0~25%。
★ 氧气测量精度:<0.5%。
★ 缺氧报警阀值:18.0%(可调)。
★ 温度显示范围:-30~99℃。
★ 湿度显示范围:0~99%RH。
★ 数据记录功能:报警事件自动记录,海量存储,自动更新。
★ 报警输出:继电器空接点输出,可与RTU相连,同时支持RS485报警输出。
★ 支持RTU远程启动风机功能。
★ 支技红外人体检测,自动启动风机或语音提示。
★ 风机控制器:开关型:直接控制风机电源;脉冲型:与风机控制开关相连。可根据现场情况选配。
★ 风机启动支持多种模式:定时启动、报警启动、有人时自动启动、远程启动、手动启动等。
★ 通过RS485支持测量数据远传输出如:门口安装大型LED显示屏,远处立即看到测量参数和系统运行情况 (需用户另行选配) 。
★ 支持通信测试功能。


2.2 报警灯
报警灯外形参数:
直径 100mm
高度 160mm
材料 高强度防腐工程塑料

2.3 风机控制器
风机控制器尺寸和参数:
长度 200mm
宽度 260mm
高度 60mm
材料 高强度防腐工程塑料

◇ 右侧航空接头连接电源和信号线。
◇ 背面双螺丝固定。
◇ 安装离地10cm处。
◇ 风机分开关式、脉冲式(一般用于继电保护式的风机)。
三、订货须知
1、双气体采集器数量(建议GIS每个间隔配置一只传感器);
2、温湿度采集器数量(建议最多配置两只传感器);
3、主机数量;
4、风机型式及数量(风机为采购方提供并提前布置);
5、其他功能说明。
